ESP32 cam - 내장 Flash 동작하기

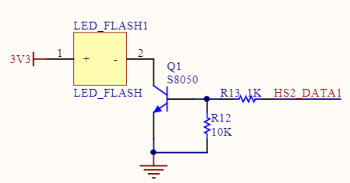

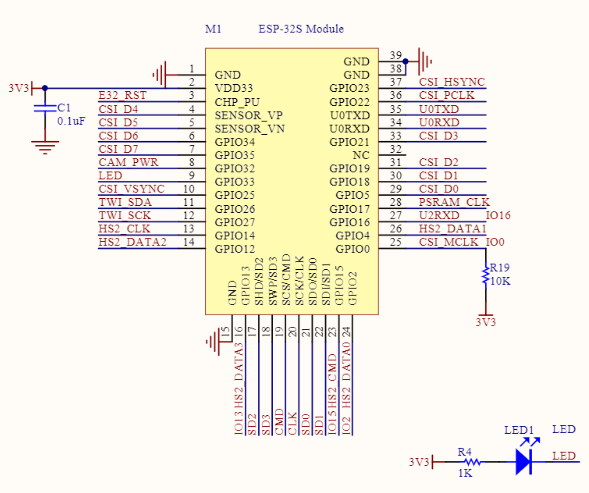

아래 회로도를 통해서, 내장 Flash Light는 4번 pin(HS2 DATA1)임을 알았다.

그러면 이제 내장 플래시를 동작시키자.

​



​

​

​

​

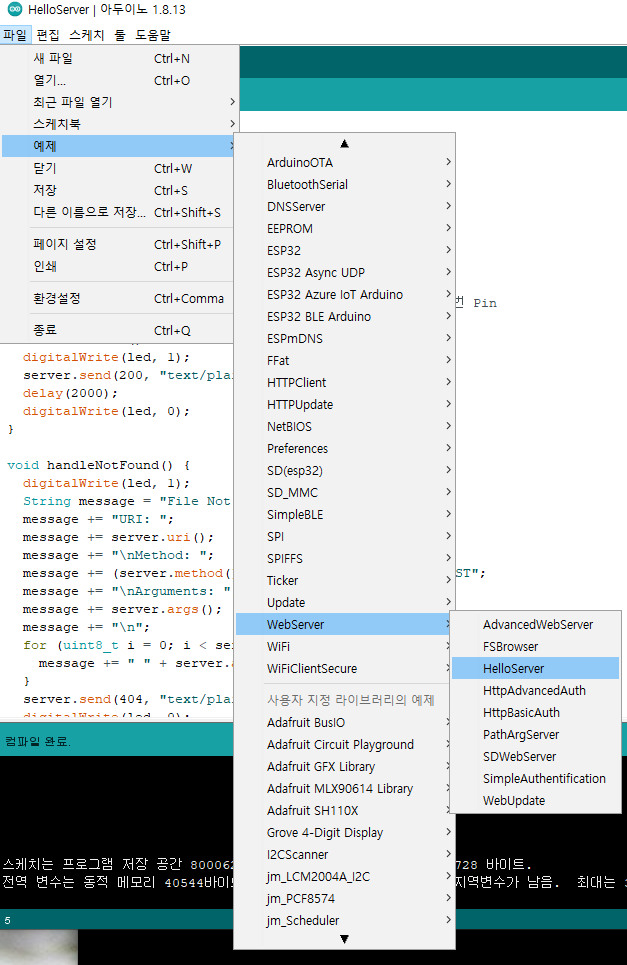

소스코드는 HelloServer를 사용하자.

​

const int led = 4; // 로 변경을 하자. 내장 LED pin번호.

​

#include <WiFi.h>
#include <WiFiClient.h>
#include <WebServer.h>
#include <ESPmDNS.h>

const char* ssid = "iptime2.4G-****";
const char* password = "====";

WebServer server(80);

const int led = 4; //ESP32-CAM의 on board Flash Light  4번 Pin

void handleRoot() {
  digitalWrite(led, 1);
  server.send(200, "text/plain", "hello from esp8266!");
  delay(2000);
  digitalWrite(led, 0);
}

void handleNotFound() {
  digitalWrite(led, 1);
  String message = "File Not Found\n\n";
  message += "URI: ";
  message += server.uri();
  message += "\nMethod: ";
  message += (server.method() == HTTP_GET) ? "GET" : "POST";
  message += "\nArguments: ";
  message += server.args();
  message += "\n";
  for (uint8_t i = 0; i < server.args(); i++) {
    message += " " + server.argName(i) + ": " + server.arg(i) + "\n";
  }
  server.send(404, "text/plain", message);
  digitalWrite(led, 0);
}

void setup(void) {
  pinMode(led, OUTPUT);
  digitalWrite(led, 0);
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);
  Serial.println("");

  // Wait for connection
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.print("Connected to ");
  Serial.println(ssid);
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());

  if (MDNS.begin("esp32")) {
    Serial.println("MDNS responder started");
  }

  server.on("/", handleRoot);

  server.on("/inline", []() {
    server.send(200, "text/plain", "this works as well");
  });

  server.onNotFound(handleNotFound);

  server.begin();
  Serial.println("HTTP server started");
}

void loop(void) {
  server.handleClient();
}

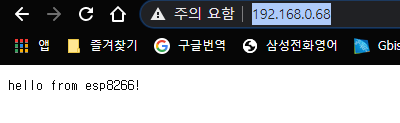

아래와 같이 홈페이지를 접속하면, 소스코드상 flash가 2초간 켜지게 하였다.





​



정말 놀라운 일이다.

이 작은 MCU를 사용해서 wifi로 연결하고, LED까지 원격으로 control이 가능하다니... 재미있구나.
