ESP32-CAM - USB to TTL(CH340G) 모듈 사용법

이것은 21년 3월에 개인 비공개 블로그에 올려둔 것을 살아나게 한 것이다.

이야기를 시작해보자.



ESP32-CAM을 알리 익스프레스에서 6천원(?) 정도에 구입했다.

카메라가 달려 있는 조그마한 MCU라니.... 처음 접했던 나는 참 많이 놀랐었다.

그래서 하나씩 알아 보기로 했다.

우선 ESP32-CAM에 펌웨어 write를 위해서는 USB to TTL 모듈이 필요했다.

그래서, 네이버 검색을 통해서 CH340G를 사용하는 모듈을 구입했다.

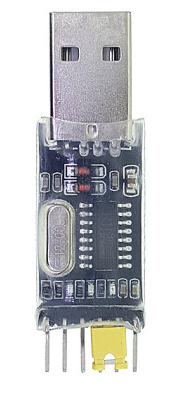

내가 구입한 부품은, USB-TTL(CH340G)와 ESP32-CAM 이다.





CH340G의 뒷면을 보면 아래와 같이 되어 있다.

여러가지 실험으로 어떻게 연결하면 되는지 확인해 보았다.

결과는, 결국 USB-TTL 회로에서 3라인만 연결하면 된다 .( RX, TX, GND)

그러나, ESP32에 전원공급을 해야하니, USB의 5V를 ESP32의 5V로 연결을 해야한다.

결국, 4라인을 ESP32로 연결하자.(5V, RX, TX, GND)

​

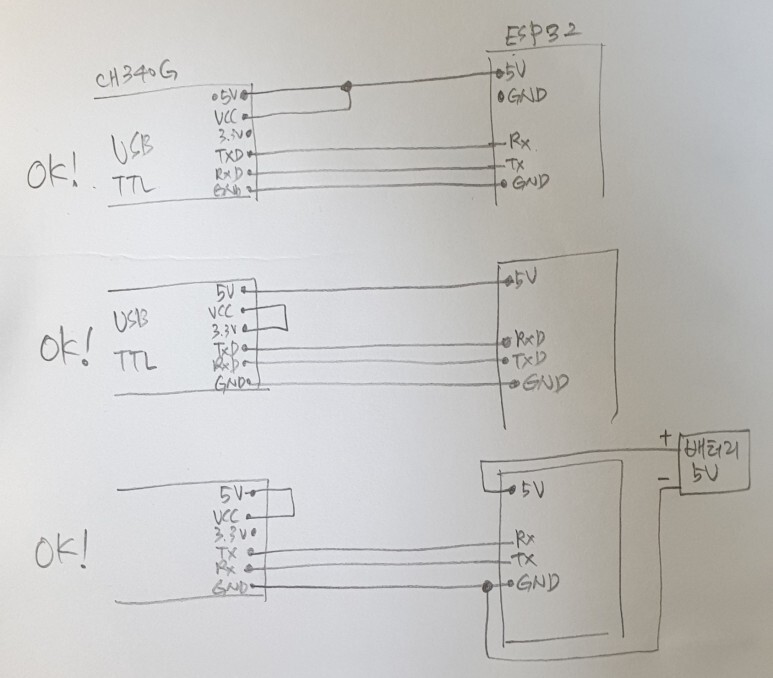

정리하면 아래 그림과 같이 꾸미면 된다.

3번째 그림의 경우, 3.3V+VCC를 연결하면 결과가 안나온다. 주의할 것!

​

​

​

TTL모듈의 VCC는 Tx, Rx의 level을 정해주는 것이므로,

5V를 점펴로 연결하면 Tx, Rx는 5V level로 인식하고,

3.3V를 점퍼로 연결하면 Tx, Rx는 3.3V level로 인식하게 된다.

​

[ Pin Description ]

​

핀명	기능
+5V	5V 출력
VCC	TTL 신호의 전원 입력
3.3V	3.3V 출력
TXD	TX TTL (Output)
RXD	RX TTL (Input)
GND	GROUND

​[ 참고 자료 ]    http://docs.whiteat.com/?p=2859

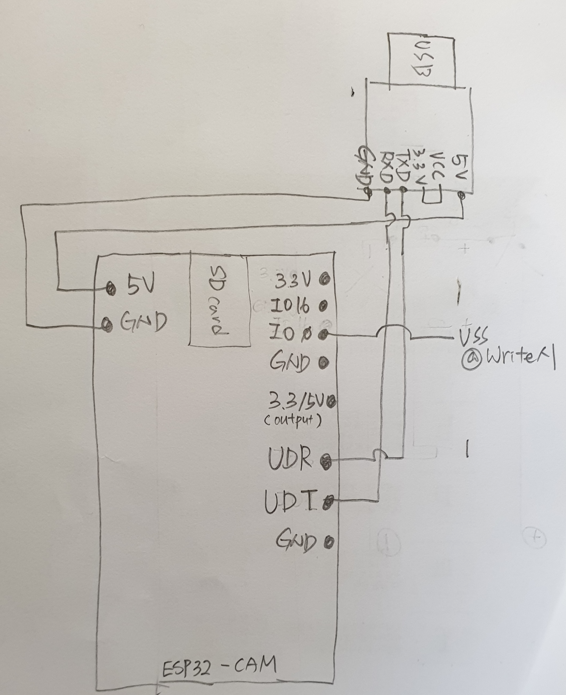

그래서, 아래 그림과 같이 도면을 그려서 연결을 하자.

Fritzing 같이 이쁘게 그릴수 있는 툴도 있으나, 하다가 속터져서(ㅎㅎ) 그냥 손으로 그리기로 했다.

​



ESP32-CAM에다가 wirte시에는 IO0을 vss로 해야 한다.

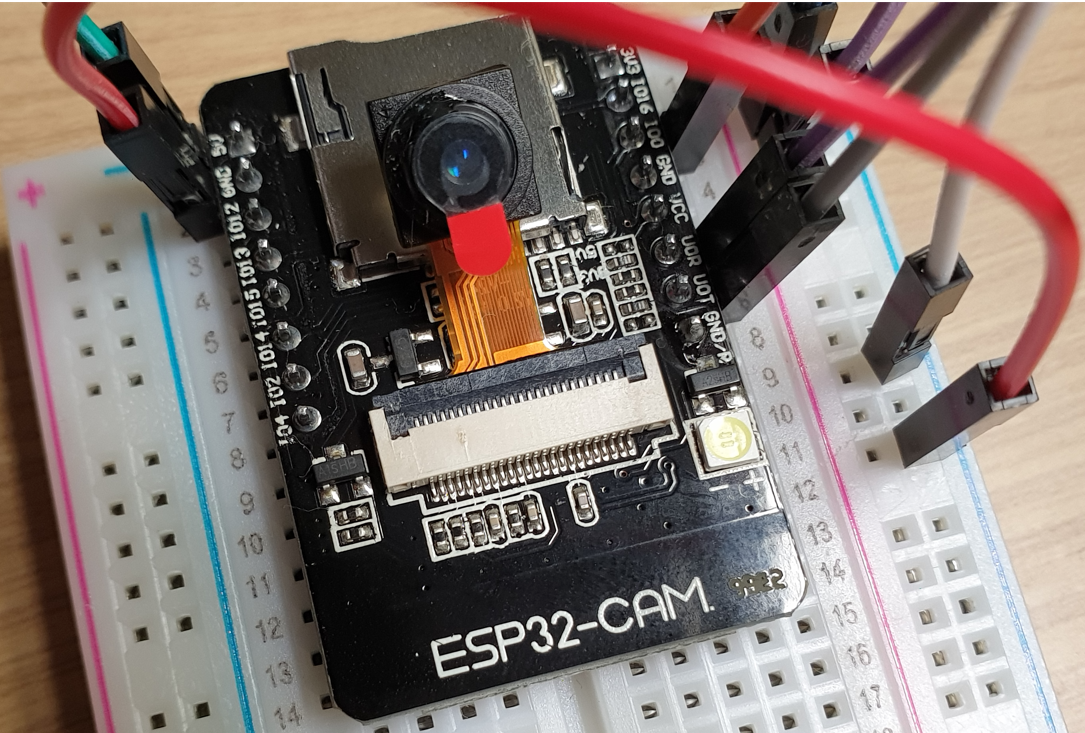

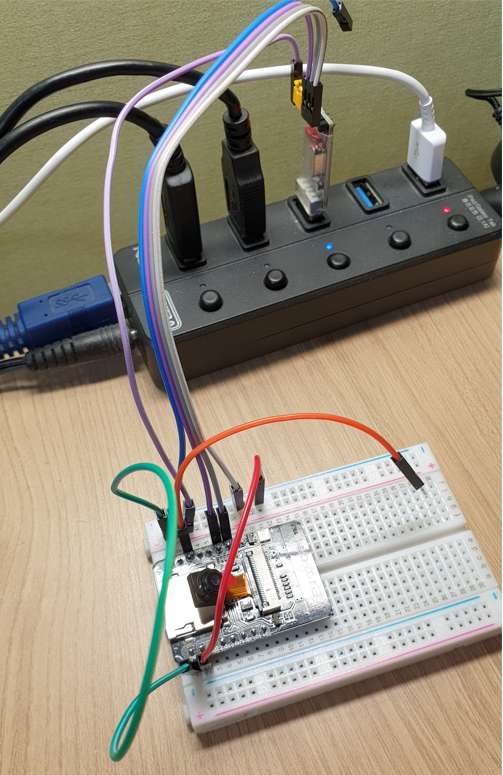

연결된 그림은 아래와 같다.











다음엔 결과를 함께 공유해 보겠다.
